AW-550

flüssiggekühlt

AW-550

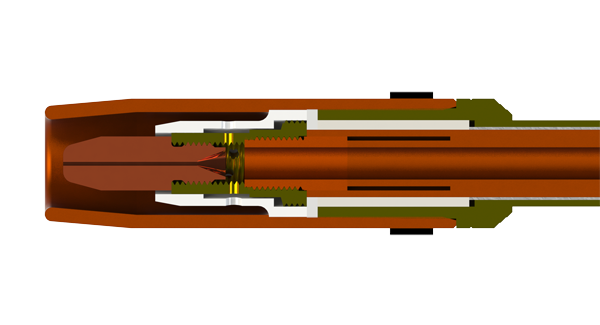

Vergleich mit AW-501

Technische Daten nach EN 60 974-7:

Kühlung

Flüssiggekühlt

Belastung

500A CO2, 450A Mischgas, 100% ED

Draht

Ø1,0~1,6mm

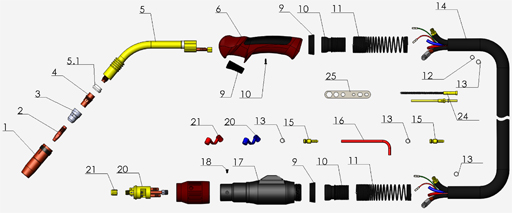

Ersatzteile

Pos.

Best.-Nr.

Bezeichnung

1

Gasdüsen

1.1

198-13311

Zylindrisch NW Ø20

1.2

198-13313

Konisch NW Ø16

1.3

198-13315

Konisch NW Ø16 heavy duty

2

Stromdüsen

2.1

128-4008

E-Cu Ø0,8/M8 L=40

2.2

128-4010

E-Cu Ø1,0/M8 L=40

2.3

128-4012

E-Cu Ø1,2/M8 L=40

2.4

128-4014

E-Cu Ø1,6/M8 L=40

3

Gasverteiler

3.1

198-13501

Schwarz, Plastik

4

Düsenstöcke

4.1

198-13401

Düsenstock M10/M10 L=32

5

Brennerhälse

5.1

198-13602

Isolierring

5.2

110-5500

Brennerhals MB 550 50° gebogen

6

191-1101

Griffschale, rot

7

191-1109

Druckschalter 2-pol.

8

191-1102

Schraube für Griffschale 3x10

9

191-1103

Verschlussring

10

191-1105

Kugelgelenk

11

191-1106

Knickschutzfeder

12

190-0061

Einohrklemme Ø8,7

Pos.

Best.-Nr.

Bezeichnung

13

190-0062

Einohrklemme Ø9,5

14

Schlauchpakete

14.1

180-5013

Schlauchpaket für AW-241/401/501/550 L=3m

14.2

180-5014

Schlauchpaket für AW-241/401/501/550 L=4m

14.3

180-5015

Schlauchpaket für AW-241/401/501/550 L=5m

15

190-0099

Stecknippel

16

180-5016

Schlauch, rot Ø5,5x1,5 L=0,6m

17

191-1203

Knickschutz maschinenseitig, wassergekühlt

18

190-0019

Schraube M4x6

19

191-1205

Anschlussmutter, rot M33x2

20

190-0015

Zentralstecker W-2

21

190-0018

Überwurfmutter M10x1

22

190-0081

Verschlusskappe für Wasserschlauch, rot

23

190-0082

Verschlusskappe für Wasserschlauch, blau

24

Führungsspiralen

24.1

172-3030

Stahl, blank 2,5/4,5; Ø1,2-1,6; L=3m

24.2

172-3040

Stahl, blank 2,5/4,5; Ø1,2-1,6; L=4m

24.3

172-3050

Stahl, blank 2,5/4,5; Ø1,2-1,6; L=5m

24.4

173-3030

Teflonseele, gelb 3,0/4,5; L=3m

24.5

173-3040

Teflonseele, gelb 3,0/4,5; L=4m

24.6

173-3050

Teflonseele, gelb 3,0/4,5; L=5m

25

190-7001

Mehrfachschlüssel
